Sygnały na semaforach (Sr, S, Sz)

Semafory kształtowe

Semafory świetlne

Sygnał zastępczy

Rozróżnia się semafory kształtowe i świetlne

1. SEMAFOR KSZTAŁTOWY składa się ze słupa, na którym są umieszczone ruchome ramiona koloru białego z czerwoną obwódką oraz latarnie i przesłony z kolorowymi szkłami.
Przez nastawienie jednego lub dwóch ramion semafora w odpowiednie położenie lub też przez ukazanie się odpowiedniego światła na semaforze wydaje się nakaz zabraniający lub zezwalający na jazdę pociągu.

Sygnał Sr1 "Stój"

Dzienny
Ramię semafora ustawione poziomo,
na prawo od słupa semaforowego
Nocny
Czerwone światło na semaforze

Sygnał Sr2 "Wolna droga"

Dzienny
Ramię semafora wzniesione pod kątem
45 st. do poziomu, na prawo od
słupa semaforowego
Nocny
Zielone światło na semaforze

Sygnał Sr2 zezwala na jazdę z największą dozwoloną szybkością dla pociągu na danym odcinku linii, wskazaną w służbowym rozkładzie jazdy.

Sygnał Sr3 "Wolna droga ze zmniejszoną szybkością"

Dzienny
Dwa ramiona semafora wzniesione pod kątem
45 st. do poziomu, na prawo
od słupa semaforowego
Nocny
Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe a górne zielone

Sygnał Sr3 zezwala na jazdę z szybkością nie większą niż 40 km/h, począwszy od semafora do końca okręgu zwrotnicowego osłanianego tym semaforem.

Semafory kształtowe stosuje się na liniach bez blokady samoczynnej.
1) Na semaforach kształtowych używa się do dawania sygnałów dziennych ramion, a do dawania sygnałów nocnych - świateł na słupie semafora.
Zależnie od liczby ramion semafory mogą być jednoramienne i dwuramienne.
2) Do kontrolowania w nocy położenia ramion semafora i świecenia się latarń stosuje się światła wsteczne.
Gdy semafor pokazuje sygnał Sr1 "Stój", górna latarnia pokazuje wstecz duże światło matowobiałe, a na semaforze dwuramiennym - oprócz tego - dolna latarnia małe swiatło matowobiałe.
Gdy semafor pokazuje sygnał Sr2, górna latarnia pokazuje wstecz duże światło białe, a na semaforze dwuramiennym oprócz tego - dolna latarnia małe śiatło matowobiałe.
Gdy semafor wskazuje sygnał Sr3 - obie latarnie pokazują wstecz duże światła białe.
Wymienione światła wsteczne należy stosować na wszystkich semaforach kształtowych, jeśli zachodzi tego potrzeba


.

2. SEMAFOR ŚWIETLNY składa się z oprawy (głowicy) na słupie lub podstawie (semafor karzełkowy), w której umieszczono jedną lub więcej lamp z kolorowymi szkłami lub z oprawy zawieszonej obok lub nad torem (patrz jednak pkt 5a).
Na semaforach świetlnych stosuje się światła koloru czerwonego, zielonego, pomarańczowego i białego.
Światła koloru zielonego, pomarańczowego i białego mogą być ciągłe lub migające.
Światło czerwone stosuje się tylko ciągłe.
Obraz sygnałowy może być podawany jednym lub dwoma światłami jednocześnie.
Obraz sygnałowy składający się tylko z jednego światła (oprócz czerwonego) może być podany światłem ciągłym lub migającym.
Jeżeli obraz sygnałowy składa się z dwóch świateł, to dolne światło jest zawsze pomarańczowe ciągłe, górne zaś światło może być zielone lub pomarańczowe, ciągłe lub migające.

Jako uzupełnienie dolnego światła pomarańczowego ciągłego może być stosowany poziomy pas świetlny koloru zielonego lub pomarańczowego.

Pas ten ma znaczenie tylko łącznie z dolnym palącym się światłem pomarańczowym.

Jeżeli obraz sygnałowy składa się z jednego światła zielonego ciągłego, to dopuszczalne jest przejechanie obok tego sygnału z największą dopuszczalną szybkością dla pociągu na danym odcinku linii, wskazaną w służbowym rozkładzie jazdy.

Jedno światło pomarańczowe ciągłe oznacza, że następny semafor wskazuje sygnał "Stój"

Jedo światło zielone migające lub pomarańczowe migające oznacza natomiast, że następny semafor należy minąc z szybkością mniejszą od największej dozwolonej.

Jeżeli obraz sygnałowy składa się z dwóch świateł, to zezwala się na jazdę przy tym semaforze oraz przez okręg zwrotnicowy osłaniany tym semaforem z szybkością zmniejszoną do 100, 60 kub 40 km/h, o czym informuje światło dolne, zawsze pomarańczowe ciągłe, ewentualnie uzupełnione pasem świetlnym koloru zielonego lub pomarańczowego. Światło górne informuje, jaki sygnał wskazuje następny semafor.

Obrazy sygnałowe, używane w sygnalizacji na Polskich Kolejach Państwowych, wskazują następujące szybkości:

Sygnał S1"Stój"
Czerwone światło na semaforze
Sygnał S2 "Jazda z największą
dozwoloną szybkością"

Jedno zielone światło ciągłe
na semaforze
Sygnał S3 "Jazda z największą
dozwoloną szybkością,
nie wiekszą niż 160 km/h
- w przodzie są dwa odstępy
blokowe wolne- a przy następnym semaforze
z szybkością nie przekraczającą 100 km/h"

Jedno zielone światło
migające na semaforze
Sygnał S4 "Następny semafor
wskazuje sygnał zezwalający
na jazdę z szybkością zmniejszoną do 40 lub 60 km/h"

Jedno pomarańczowe
światło migające na semaforze
Sygnał S5 "Następny semafor
wskazuje sygnał "Stój"

Jedno światło pomarańczowe
ciągłe na semaforze
Sygnał S6 "Jazda z szybkością
nie przekraczającą 100 km/h,
a potem z największą dozwoloną szybkością"

Dwa światła na semaforze w
jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas zielony poziomy,
górne światło - zielone ciągłe
Sygnał S7 "Jazda z szybkością
nie przekraczającą 100 km/h przy tym
i przy następnym semaforze"

Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas zielony poziomy,
górne światło - zielone migające
Sygnał S8 "Jazda z szybkością
nie przekraczającą 100 km/h,
a przy następnym semaforze z szybkością zmniejszoną
do 40 lub 60 km/h"

Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas zielony poziomy,
górne światło - pomarańczowe migające
Sygnał S9 "Jazda z szybkością
nie przekraczającą 100 km/h,
a przy następnym semaforze -
"Stój"

Dwa światła na semaforze
w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas zielony poziomy,
górne światło - pomarańczowe ciągłe.
Sygnał S10 "Jazda z szybkością
nie przekraczającą 40 km/h,
a potem z największą dozwoloną szybkością"

Dwa światła na semaforze
w jednym pionie:
dolne światło pomarańczowe ciągłe,
a górne - zielone ciągłe
Sygnał S10a "Jazda z szybkością
nie przekraczającą 60 km/h,
a potem z największą dozwoloną szybkością"

Dwa światła na semaforze
w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas pomarańczowy poziomy,
górne - zielone ciągłe
Sygnał S11 "Jazda z szybkością
nie przekraczającą 40 km/h,
a przy następnym semaforze - z szybkością
nie przekraczającą 100 km/h"

Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe ciągłe,
górne - zielone migające
Sygnał S11a"Jazda z szybkością
nie przekraczającą 60 km/h,
a przy nastepnym semaforze -
z szybkością nie przekraczającą 100 km/h"

Dwa światła na semaforze
w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas pomarańczowy poziomy,
górne - zielone migające
Sygnał S12 "Jazda z szybkością
nie przekraczającą 40 km/h, a przy następnym semaforze
- z szybkością nie przekraczającą 40 lub 60 km/h"

Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe ciągłe,
górne - pomarańczowe migające
Sygnał S12a "Jazda z szybkością
nie przekraczającą 60 km/h,
a przy następnym semaforze -
z szybkością nie przekraczającą 40 lub 60 km/h"

Dwa światła na semaforze w jednym pionie:
dolne światło pomarańczowe ciągłe,
a pod nim świetlny pas pomarańczowy poziomy,
górne - pomarańczowe migające
Sygnał S13 "Jazda z szybkością
nie przekraczającą 40 km/h,
a przy następnym semaforze - "Stój"

Dwa światła pomarańczowe ciągłe
na semaforze w jednym pionie
Sygnał S13a "Jazda z szybkością nie przekraczającą 60 km/h,
a przy następnym semaforze - "Stój"
Dwa światła pomarańczowe ciągłe na semaforze w jednym pionie,
a pod nimi świetlny pas pomarańczowy poziomy.

1) Sygnały na semaforach świetlnych mogą byc podawane przez pracownika lub mogą wyświetlać się samoczynnie pod wpływem oddziaływania pociągu.
W zależności od tego rozróżniamy semafory świetlne półsamoczynne i samoczynne. Dla odróżnienia, słupy semaforów półsamoczynnych są malowane w poziome pasy czerwono - białe, samoczynnych zaś - na biało.
W przypadku semaforów świetlnych karzełkowych, umieszczonych na podstawie, maluje się tarczę tłową lub głowicę tego semafora na przemian w poziome pasy białe i czerwone w ten sposób, aby pas czerwony był pomiędzy białymi.
W razie zawieszenia latarni sygnałowej obok toru lub nad torem (pkt.5a) należy umieścić nad nią pas blachy pomalowany na biało (sem. samoczynny) albo na przemian w poziome pasy białe i czerwone tak, aby pas czerwony był pomiędzy białymi.

2) Pociąg zatrzymany na szlaku przed semaforem odstępowym samoczynnym wskazującym sygnał S1 "Stój" powinien jechać dalej, gdy na semaforze ukaże się sygnał zezwalający na jazdę. Jeżeli po zatrzymaniu się pociągu przed semaforem samoczynnym odstępowym nie ukaże się sygnał zezwalający, maszynista powinien uruchomić pociąg, jeżeli z pojazdu trakcyjnego nie widać pociągu lub innej przeszkody do jazdy na przednim odstępie, lecz powinien jechać wówczas z ostrożnością tak, aby mógł w każdej chwili zatrzymać pociąg w razie nagłego zauważenia przeszkody, przy czym szybkość jazdy po odstępie nie powinna przekraczać 20 km/h.
Jazda pociągu z ostrożnością obowiązuje do czasu minięcia przez czoło pociągu semafora wskazującego sygnał zezwalający na jazdę

3) Pociąg zatrzymany przed semaforem wskazującym sygnał "Stój", nieoświetlonym lub wskazującym białe światło bądź sygnał wątpliwy (niepewny), z wyjątkiem semafora odstępowego samoczynnego, może jechać dalej , gdy na semaforze ukaże się sygnał zezwalający lub sygnał zastępczy albo na rozkaz szczególny doręczony drużynie pociągowej bądź przekazany za pomocą urządzeń łączności.

4) Pociąg zatrzymany wskutek braku semafora kształtowego lub świetlnego w miejscu, na którym poprzednio się znajdował, jak równiez pociąg zatrzymany przed sygnałem D1 (tarcza zatrzymania) ustawionym w miejscu brakującego semafora, może jechać dalej nma rozkaz szczególny, doręczony drużynie pociągowej lub przekazany za pomocą urządzeń łączności.

5) Semafory są ustawiane lub zawieszane bezpośrednio obok toru, do któredo się odnoszą według następujących zasad:

a) na stacji oraz na szlaku jednotorowym - po prawej stronie toru, patrząc w kierunku jazdy. Na stacji dla osygnalizowania jazdy po torze głównym dodatkowym semafor może być wyjątkowo (po uzyskaniu zgody naczelnego dyrektora okręgu infrastruktury kolejowej) umieszczony nad tym torem;

b) na szlaku o dwóch torach - po zewnetrznej stronie torów, tzn. dla toru prawego - po prawej, a dla toru lewego - po lewej stronie patrząc w kierunku jazdy;

c) na szlaku o większej liczbie torów niż dwa:
- przy torach skrajnych - po zewnetrznej stronie torów, tzn tak jak na szlaku o dwóch torach,
- przy torach nieskrajnych - po prawej stronie toru, patrząc w kierunku jazdy;

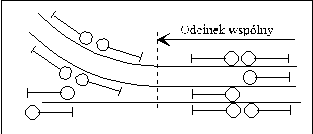

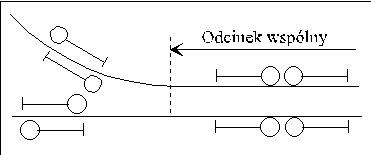

d) jeżeli na szlaku następuje równoległe zbliżenie dwóch lub więcej torów, to:

- na odcinku wspólnym semafory umieszcza się odpowiednio według zasad podanych w pkt. 5b i 5c

- na odcinkach, na których tory się oddalają do posterunków ruchu nie leżących na danym odcinku linii o dwóch lub więcej torach, semafory umieszcza się odpowiednio według zasad podanych w pkt. 5a, 5b i 5c.



Podane w pkt. 5b, c i d zasady dotyczą zarówno sytuowania semaforów na szlaku jak i osygnalizowania wjazdów pociągów ze szlaku na zapowiadawczy posterunek ruchu.

Jeżeli w miejscowych warunkach jest niemożliwe albo technicznie utrudnione zachowanie zasad sytuowania semaforów podanych pod lit. a), b), c) i d), to za zezwoleniem naczelnego dyrektora okręgu infrastruktury kolejowej semafor można umieścić w innym miejscu, niż jest to wymagane Należy wówczas zastosować właściwy wskaźnik W15 w tym miejscu, gdzie normalnie powinien znajdowac się semafor.

6) Sygnał Sr1 lub S1 na semaforze jest ważny zarówno dla pociągów, jak i dla manewrów i oznacza zakaz przejechania obok semafora wskazującego taki sygnał.

Manewrujący tabor może minąć sygnał "Stój" (Sr1, S1) na semaforze nie oznaczonym białą tabliczką z czarną literą "m":

a) gdy zostanie podany sygnał "Jazda dozwolona" (Z2) na tarczy zaporowej lub sygnał " Jazda manewrowa dozwolona" (M2, Ms2) na tarczy manewrowej;
b) jeżeli nie ma tarczy zaporowej lub manewrowej - gdy pracownik obsługujący dany semafor da za pomocą sygnału "Do mnie" (Rm1) lub "Ode mnie" (Rm2) pozwolenie na minięcie sygnału"Stój" (Sr1, S1)

Sygnał zezwalający na semaforze oznacza zakaz manewrowania na drodze przebiegu pociągu.

8) Semafory kształtowe nie oddane do użytku lub unieważnione oznacza się przez umocowanie ukośnego krzyża na poziomo ustawionym ramieniu albo przez zwieszenie i przymocowanie ramion do słupa.
Semafory świetlne nie oddane do użytku lub unieważnione oznacza się przez umieszczenie ukośnego krzyża pod oprawą semafora.
Semaforów nie oddanych do użytku lub unieważnionych nie oświetla się.




Sygnał zastępczy Sz

Jedno swiatło matowobiałe migające na semaforze lub słupie semafora, wskazującego sygnał Sr1 lub S1 "Stój" bądź sygnał wątpliwy, bądź też nieoświetlonego, albo umieszczone na osobnej podstawie (sygnalizatorze sygnału zastępczego)

3. SYGNAŁ ZASTĘPCZY "Sz" oznacza: "Można przejechać obok semafora wskazującego sygnał Sr1 lub S1 "Stój" bądź sygnał wątpliwy, bądź też semafora nieoświetlonego lub przejechać obok sygnalizatora sygnału zastępczego (mającego wyłącznie lampę ze światłem białym)i albo wjechać na posterunek zapowiadawczy z toru niewłaściwego - bez pisemnego rozkazu"

1) Sygnał zastępczy "Sz" stosuje się w razie niemożności podania sygnału zezwalającego na jazdę, ukazania się sygnału wątpliwego lub gdy semafor jest nieoświetlony, a także na semaforze stale wskazującym sygnał S1 "Stój" (wyposażonym w dwie lampy sygnałowe: ze swiatłem czerwonym i ze światłem białym) oraz na sygnalizatorze sygnału zastępczego (mającym wyłącznie lampę ze światłem białym).

2) Sygnał zastępczy "Sz" zezwala na przejechanie obok semafora wskazującego sygnał Sr1 lub S1 "Stój", bądź też semafora wskazującego sygnał wątpliwy lub semafora nieoświetlonego - bez wręczenia rozkazu szczególnego (przy wyjazdach pociągów na tor niewłaściwy obowiązują oprócz tego postanowienia par.15 instrukcji sygnalizacji E1 i odpowiednie postanowienia instrokcji ruchu R1).

3) Sygnałem zastępczym "Sz", podanym na sygnalizatorze sygnału zastępczego lub na semaforze stale wskazującym sygnał S1 "Stój", ustawionym przed posterunkiem zapowiadawczym według zasad ustawiania semaforów wjazdowych, daje się zezwolenie na wjazd na posterunek zapowiadawczy z toru niewłaściwego. W takim przypadku, przed semaforem stale wskazującym sygnał S1 "Stój" nie jest wymagana tarcza ostrzegawcza. W uzasadnionych przypadkach, np. na odcinkach linii, na których przewiduje się wykonywanie planowych robót wymagających zamknieć torowych, mogą być stosowane przenośne sygnalizatory sygnału zastępczego (Sz) lub przenosne semafory stale wskazujące sygnał S1 "Stój".
Sygnał zastępczy stosuje się także do podawania zezwolenia na wyjazd z toru stacyjnego, przy którym nie ma semafora wyjazdowego lub drogowskazowego, a zastosowany jest semafor wyjazdowy lub drogowskazowy wspólny dla grupy torów. W takim przypadku sygnał zastępczy podawany jest na semaforze stale wskazującym sygnał S1 "Stój" lub na sygnalizatorze sygnału zastępczego (mającego wyłącznie lampę e światłem białym) umieszczonym przy torze, z którego następuje wyjazd.

4) Jazda na sygnał zastępczy "Sz" może odbywać się z szybkością nie wiekszą niż 40 km/h i nie wymaga zatrzymania się przed nim. Maszynista jednak powinien tak regulować szybkość jazdy, aby mógł w każdej chwili zatrzymać pociąg, w razie nagłego zauważenia przeszkody.

5) Wyjazd pociągu na szlak z blokadą samoczynną na podstawie sygnału zastępszego"Sz", rozkazu szczególnego doręczonego drużynie pociągowej lub przekazanego za pomocą urządzeń łączności powinien odbywać się ze szczególną ostrożnością, tak aby maszynista mógł w każdej chwili zatrzymać pociąg w razie nagłego zauważenia przeszkody, przy czym szybkość jazdy nie może przekraczać 20 km/h. Jazda pociągu z ostrożnością obowiązuje do czasu minięcia przez czoło pociągu semafora wskazującego sygnał zezwalający na jazdę, o ile maszynista nie otrzymał rozkazu szczególnego z informacją, że samoczynne semafory odstępowe są nieważne.
